CHIPSMART AUTOMATISOI HAKKEEN LAADUNSEURANNAN
Tasalaatuinen hakevirta on tehokkaan sellutuotannon lähtökohta, vaikka puuaineksen laatu vaihteleekin merkittävästi kasvupaikkojen ja vuodenaikojen mukaan. Teknosavon hakemittarit, 2D ja 3D ovat kehitetty keittoon siirtyvän hakkeen optimaaliseksi ajamiseksi sekä tasalaatuisuuden varmistamiseksi. Ne tunnistavat raaka-aineen koon, hakesuunnan, kosteuden ja kuoripitoisuuden.
ChipSmartTM 2D on kehitetty tuotantolinjalla kulkevan hakkeen seurantaan ja automaatioajon optimointiin. Se auttaa automaatio-ohjattua linjaa ajamaan haketta keittoon oikealla nopeudella ja volyymilla.
ChipSmartTM 3D automatisoi tuotannon laadunseurannan näytteenoton. Se ohjaa haketta putoavasta hakevirrasta erilliselle linjalle, tekee automaattiset testaukset ilman manuaalista keräystä ja laboratoriotyötä, sekä kirjaa tulokset tehtaan järjestelmään ja palauttaa testatun hakkeen linjalle. Mittauksessa se hyödyntää Scan CM 40:01 standardia ja tarjoaa erinomaisen ratkaisun automatisoida tuotannon näytteenotto. Suositeltu testausväli neljä kertaa tunnissa.
Automatisoitu näytteenotto helpottaa näytteenottoa merkittävästi samalla kun se parantaa työturvallisuutta.
SCAN-CM 40:01 mukaisen palakokojakauman määreet:
- Liian suuri hake
- Liian paksu hake
- Suuri aksepti
- Pieni aksepti
- Tikkujae
- Puru
- Hakkeen mitat: paksuus, pituus, leveys
ChipSmartin lisäoptioina: kuoripitoisuus, pinnan vaaleus ja pintakosteus
Chipsmart™ 2D

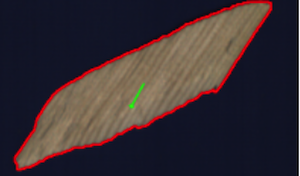

ChipSmart™ 2D on kehitetty mittaamaan reaaliaikaisesti hakkeen laatua. Järjestelmä koostuu kamera- ja valaisinyksiköstä sekä analysointiohjelmiston sisältävästä PC-yksiköstä. Kamera kuvaa hakevirtaa ja lähettää datan PC-yksikköön värianalyysiin. Analyysin perusteella saadaan tietoa hakkeen laadusta, kuten pinnan vaaleusindeksi, kuoren ja muiden epäpuhtauksien osuus, pintakosteusindeksi, palakokojakaumaindeksi, sekä materiaalin tilavuusvirta.
Mittausdataa voidaan käyttää kuorinnan ohjaukseen, hakun terien kunnonvalvontaan tai ostohakkeen valvontaan siten, että häiriöt hakkeen jatkokäsittelyssä vältetään. Tieto voidaan liittää kuorimon WoodSmart™ optimointijärjestelmään tai näyttää valvomossa erillisellä näytöllä.
Chipsmart™ 3D

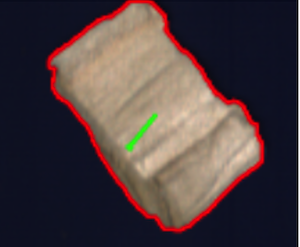

ChipSmart™ 3D mittaa hakkeen laatua ja mittoja reaaliaikaisesti. Mittauslaite voidaan asentaa paperi- ja sellutehtaan kuorimolla heti hakkurin jälkeisen haketaskun läheisyyteen, seulontaprosessin yhteyteen, ostohakkeen vastaanottoon, hiertämön hakesiilon purkukuljettimen tai sellunkeittimen syöttökuljettimen läheisyyteen. Järjestelmää voidaan käyttää myös manuaalisten näytteiden analysointiin sekä sivutuotehakkeen laadunvalvontaan.
Automaattinen näytteenotin mahdollistaa edustavan näytteenoton päähakevirrasta. Hakkeen tyyppi ja mitatun hakkeen palautus prosessiin voidaan yksilöllisesti sopia kunkin teollisen loppukäyttäjän kanssa. ChipSmart™ 3D-järjestelmä koostuu laitteen oman hakehihnan päälle sijoitetusta lajitteluasemasta, kamera- ja optiikkayksiköstä, näyttöruudusta sekä analysointi- ja kunnossapito-ohjelmistot sisältävästä PC-yksiköstä.
Ratkaisut prosessin ohjaukseen ja automatisoituun laaduntarkistukseen

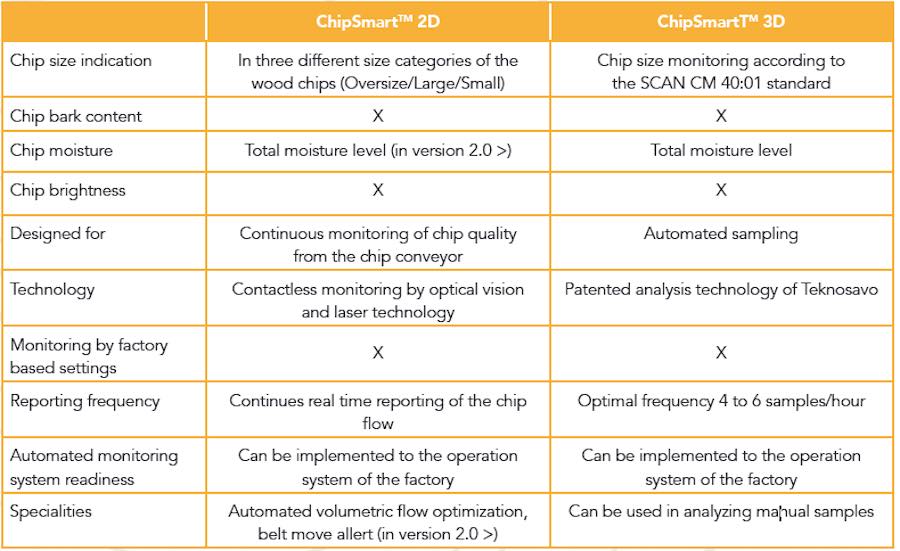

Alta löydät englanninkielisen vertailutaulukon hakemittariemme soveltuvuuseroista eri käyttötarkoituksiin:
